\ n Описание продукта Комбинированный блок IP65 Электрическая солнечная батарея массива солнечных батарей. Комбинированный блок. \ n \ n \ n \ n 1.Описание: \ n Комбинированный блок обеспечивает возможность объединения нескольких цепей источников из массива PV в один выход постоянного тока. Каждая цепь источника предохраняется отдельно с помощью держателя предохранителя, защищенного от прикосновения. Комбинированный блок обеспечивает надежную работу системы в маловероятном случае, если проблема со схемой источника приведет к аномально высокому току. Кроме того, объединительная коробка обеспечивает удобное средство доступа к части постоянного тока фотоэлектрической системы для регулярного технического обслуживания и устранения неисправностей. \ N Блок молниезащиты фотоэлектрических решеток имеет следующие характеристики: \ n (1) соответствует требованиям для наружной установки, класс защиты IP65, с функциями защиты от ультрафиолета, антикислоты, щелочей, влаги, плесени, грызунов и других функций; \ n (2) доступ к 16-контактной фотоэлектрической матрице, каждая с предохранителем 15 А, 1000 В пост. тока (сменные другие классы) ; \ n (3) Оснащен специальным высоковольтным устройством молниезащиты, функцией молниезащиты с катодом и анодом; \ n (4) Положительная, отрицательная цепь в предохранителе; \ n (5) Использовать четырехкратный PV автоматический выключатель с положительным и отрицательным последовательно; \ n \ n \ n \ n \ n базовая структура \ n
\ n \ n \ n
Part number |
description |
1 |
Negative convergence copper busbar |
2 |
16-way detection unit |
3 |
DC MCB |
4 |
Dc positive Convergence output |
5 |
Dc negative Convergence output |
6 |
RS485 communication terminal (output point) |
7 |
Ground output point |
8 |
Lightning protection device |
9 |
Positive convergence copper |
10 |
DC positive fuse holder and fuse (each input in series with a fuse) up to 16 way |
11 |
DC negative fuse holder and fuse (each input in series with a fuse) up to 16 road |

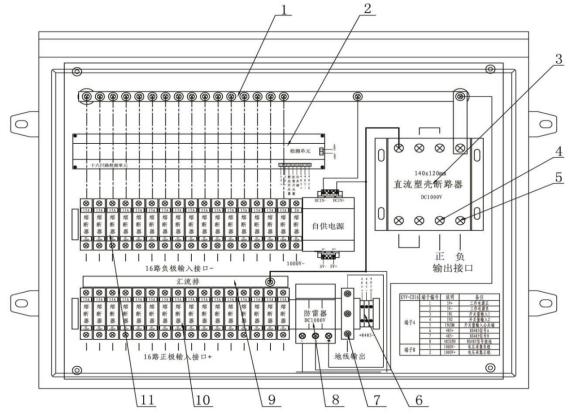

\ n \ n Рисунок 1: внутренняя структура блока объединителя \ n \ n 3.Размер \ n
Specification |
Width(A)mm |
height(B)mm |
depth(C)mm |
18 way |
645 |
550 |
205 |
14,16 way |
610 |
550 |
205 |
10,12 way |
530 |
550 |
205 |
6,8 way |
460 |
550 |
205 |
2,4 way |
390 |
550 |
205 |
4. Размер установки \ n Размеры коробки с 16-ю способами: 610 × 500 мм × 205 мм (ширина × глубина × высота) \ n рекомендуется для вертикальной настенной установки \ n
